Лента «Полилен» (трубоизоляция)
- ЛЕНТА ПОЛИЛЕН 40-ЛИ-63
- ОБЕРТКА ЗАЩИТНАЯ ПОЛИЛЕН 40-ОБ-63
Нормативный документ: ТУ 2245-009-09355006-2013, СТО 001-09355006-2015.
ЛЕНТА ПОЛИЛЕН 40-ЛИ-63
Лента поливинилхлоридная липкая для защиты труб от коррозии типа защитной плёнки «Полилен». Представляет собой поливинилхлоридную плёнку — основу, изготовленную на ПВХ композиции вальцево-каландровым способом, с нанесённым на одну сторону невысыхающим клеевым слоем. Лента «Полилен» предназначена для ремонтных и монтажных работ по гидроизоляции и коррозийной защите нефте-, газопроводов, а так же для других изолирующих и защитных целей.
Покрытие на основе «ПОЛИЛЕН» устойчиво к химическому действию кислот, щелочей и обеспечивает длительную подземную эксплуатацию даже в сильно засоленных грунтах. Оно обладает высокими диэлектрическими свойствами. Имеет высокую адгезионную связь со сталью, с полиэтиленом.
Температурный диапазон эксплуатации ленты «Полилен» в статистических условиях от –60 °С до +40 °С.
Лента «Полилен» упакована в рулоны на картонных шпулях. Вес рулона 25-30 кг.
Геометрические параметры ленты:
| Наименование показателя | Ед. изм. | Норма | Допустимое отклонение |
|---|---|---|---|
| Ширина ленты в рулоне |
мм |
450, 225, 150 |
±5 |
| Длина ленты в рулоне, не менее,
при толщине: |
м |
||
| 0,6 |
170 |
— |
|
| 0,45 |
125 |
— |
Основные свойства
| Наименование показателя | Ед. изм. | Значение | Метод испытания | |
|---|---|---|---|---|
| Общая толщина, не менее |
мм |
0,45 |
0,6 |
ГОСТ 17035 |
| Прочность при разрыве при (20±5) °С в продольном направлении, не менее |
МПа |
12 |
ГОСТ 14236 |
|
| Относительное удлинение при
(20±5) °С при разрыве в продольном направлении, не менее |
% |
200 |
ГОСТ 14236 |
|
| Изменение относительного удлинения при разрыве после 1000 ч выдержки на воздухе при (100±3) °С от исходной величины, не более |
% |
25 |
ГОСТ 14236 |
|
| Адгезия ленты к загрунтованной стальной поверхности при отслаивании, не менее,
при температуре: (20±3) °С (40±3) °С |
Н/см |
20,0 10,0 |
ГОСТ 411 |
|
| Адгезия в нахлесте л/л при температуре (20±3) °С, не менее |
Н/см |
7,0 |
ГОСТ 411 |
|
| Адгезия к праймированной стальной поверхности после выдержки в воде в течение 1000 ч, не менее, при температуре:
(20±3) °C |
Н/см |
15,0 15,0 |
ГОСТ 411 |
|
| Адгезия к праймированной стальной поверхности после выдержки на воздухе в течение 1000 ч при температуре (100±3) °С, не менее |
Н/см |
20,0 |
ГОСТ 411 |
|
| Водопоглощение за 1000 ч при температуре (20±3) °С, не более |
% |
0,5 |
ГОСТ 4650 |
|
| Температура хрупкости, не выше |
°С |
-60 |
ГОСТ 16783 |
|
| Диэлектрическая сплошность, не менее |
кВ/мм |
5 |
||
| Грибостойкость, не более |
балл |
2 |
ГОСТ 9.048-9.052 |
|
Пример условного обозначения ленты полиэтиленовой для изоляции нефтегазопроводов «ПОЛИЛЕН» номинальной толщины 0,63 мм, шириной 450 мм, длина ленты в рулоне 170 м:
Лента «ПОЛИЛЕН 40-ЛИ-63» 450 х 170 ТУ 2245-008-09355006-2013, СТО 001-09355006-2015
Рекомендации по нанесению Ленты ПОЛИЛЕН:
✔ Предварительно нужно обязательно очистить поверхность трубопровода от влаги, наледи, загрязнений в виде копоти, масла и т.п.
✔ Ленту следует наносить на трубопровод по непросохшей свеженанесённой грунтовке.
✔ Для получения качественной изоляции очень важна температура рулона Полилен. При температуре воздуха ниже +10 0С, рулоны перед работой следует выдержать 48 часов в помещении с температурой воздуха от +15 до +45 0С.

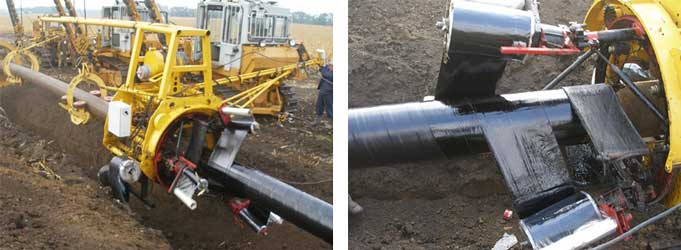

✔ Для получения плотного прилегания ленты к поверхности, в процессе намотки нужно обеспечивать постоянное её натяжение.
✔ В местах, где проложенный трубопровод будет больше всего подвергаться неблагоприятному воздействию (например, болота, водяные почвы и т.п.), расход ленты Полилен 40-ЛИ-63 необходимо увеличить, выполняя нахлёст в 50 % от ширины ленты. Или наносить одновременно с лентой обёртку.
✔ Во время работы следует следить, чтобы на поверхность трубопровода не попадало смазочное масло, вода из системы охлаждения машин.
ОБЕРТКА ЗАЩИТНАЯ ПОЛИЛЕН 40-ОБ-63
Обертка «ПОЛИЛЕН-ОБ» — четырехслойная лента на основе термостабилизированного полиэтилена и адгезива на осно-ве бутилкаучука. Предназначена для использования в качестве наружного слоя в защитных конструкциях трубопрово-дов на основе полимерных лент «ПОЛИЛЕН» совместно с праймером «НК-50» и лентой полиэтиленовой «ПОЛИЛЕН». А также в качестве защиты от механических повреждений изоляционных покрытий наружной поверхности трубопро-вода других конструкций. Используется для защиты от механических повреждений изоляционных покрытий, используемых для антикоррозионной защиты стальных магистральных, промысловых и технологических нефтепроводов и отводов от них при их строительстве и ремонте при температуре транспортируемого продукта до плюс 40 °С.
| Наименование показателя | Ед. изм. | Норма | Допустимое отклонение |
|---|---|---|---|
| Ширина ленты в рулоне |
мм |
450, 225, 150 |
±5 |
| Длина ленты в рулоне, не менее,
при толщине: |
м |
||
| 0,6 |
170 |
— |
Основные свойства
| Наименование показателя | Ед. изм. | Значение | Метод испытания |
|---|---|---|---|
| Цвет |
черный, белый |
||
| Общая толщина, не менее |
0,6 мм |
ГОСТ 17035 |
|
| Прочность при разрыве при (20±5) °С в продольном направлении, не менее |
МПа |
12 |
ГОСТ 14236 |
| Относительное удлинение при (20±5) °С при разрыве в продольном направлении, не менее |
% |
200 |
ГОСТ 14236 |
| Изменение относительного удлинения при разрыве после 1000 ч выдержки на воздухе при (100±3) °С от исходной величины, не более |
% |
25 |
ГОСТ 14236 |
| Адгезия в нахлесте об/об и к изоляционной ленте, при температуре (20±3) °С, не менее |
Н/см |
5,0 |
ГОСТ 411 |
| Водопоглощение за 1000 ч при температуре (20±3) °С, не более |
% |
0,5 |
ГОСТ 4650 |
| Температура хрупкости, не выше |
°C |
-60 |
ГОСТ 16783 |
| Диэлектрическая сплошность, не менее |
кВ/мм |
5 |
|
| Грибостойкость, не более |
балл |
2 |
ГОСТ 9.048-9.052 |
Пример условного обозначения обертки полиэтиленовой для изоляции нефтегазопроводов «ПОЛИЛЕН-ОБ» номинальной толщины 0,6 мм, шириной 450 мм, длина ленты в рулоне 170 м:
Обертка «ПОЛИЛЕН-ОБ 40-ОБ-63» 450 х 170 ТУ 2245-009-09355006-2013, СТО 001-09355006-2015
